Scharniergurt 60-180grd kpl.

Artikelnummer: N183.500.0040
Gewicht: 67.18 kg

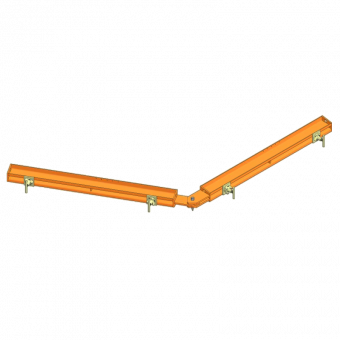

Scharniergurt 60° - 180° kpl.

Mit Hilfe des Scharniergurts 60° - 180° können bei schiefwinkligen Ecken die eingesetzten Scharnierecken und unterschiedlich breiten Passelemente zueinander ausgesteift werden.

Der Scharniergut besteht aus zwei Schenkeln mit jeweils einer Kombischiene. An den beiden zulaufenden Enden ist das Scharnierteil angeschweißt. Die beiden Scharnierteile werden mit einem Bolzen verbunden, welcher mit einem Spint gesichert wird. Somit entsteht eine gelenkige Gurtung.

  • Einsatzbereich im Winkel von 60° bis 180°
  • Durchgängige gelenkige Gurtung über beide Wände im Eckbereich
  • Einfache Montage
  • Auch als Kombischiene nutzbar
  • Passend für LOGO-Wandschalungen und NeoR Leichtschalung

Anwendungsinformationen

Je nach Winkelbereich können an der Außenschalung die Stöße zwischen Scharnierecke und anschließendem Passelement nicht gespannt werden. Daher muss die Spannstelle dieser Elemente auf die nächste Spannstelle mittels Scharniergurt übergurtet werden.

Wird der Bolzen entfernt, kann jeder Schenkel des Scharniergurtes auch als normale Kombischiene genutzt werden. Das spart Materialaufwand und minimiert die Vorhaltung.

Einfache und schnelle Montage

Zur Montage wird der Scharniergut 60° bis 180° mit beiden Schenkeln des Scharniergurt einfach an den Hutprofilen der LOGO- oder NeoR-Schalung angelegt. Die integrierten Hakenkopfbolzen greifen perfekt im Langloch des Hutprofils.
