Lochbandspanner f. Raster montiert

Artikelnummer: N180.000.0000
Gewicht: 2.6 kg
Sofort lieferbar

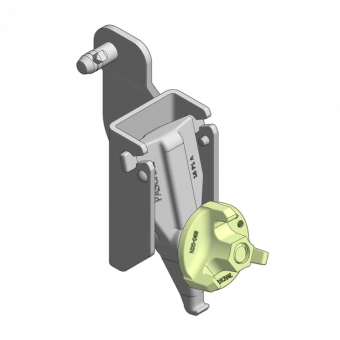

Lochbandspanner R

Der Lochbandspanner R wird als Schalungszubehör für die Universalschalung Raster/GE verwendet.

Mit dem Lochbandspanner R und dem dazugehörigen Lochband kann die gewünschte Wandstärke bei Fundamenten ganz einfach eingestellt werden. Der Lochbandspanner R besteht aus einem Bolzen, Klemmteil und Flügelmutter.

  • Ersetzt die Spanngarnitur
  • Geringes Gewicht von nur 2,6 kg
  • Schnelle Montage und Demontage
  • Für jede beliebige Fundamentbreite
  • Auch bei wenig Arbeitsraum einsetzbar
  • Schmale Elemente können auch als Fundamentschalung verwendet werden
  • Keine Kollision mit vorhandener Bewehrung oder Einbauteilen
  • Kompatibel mit allen Raster-Elementen

Anwendungsinformationen

Wenn kein Platz für den Spannstab und die Kugelgelenkplatte ist oder teurer Aushub gespart werden soll, kann die untere Spannstelle im Fundament auch mit Lochband und Lochbandspanner ausgeführt werden.
Dabei wird der Lochbandspanner mit dem integrierten Bolzen in das zweite Bolzenloch von unten am Elementstoß befestigt. Anschließend wird das Lochband entsprechend der Fundamentbreite zugeschnitten und das Lochband an den späteren Befestigungspunkten des Lochbandspanners abgelegt.

Betonierhöhe bis 75 cm: Abstand Lochbandspanner R max. 150 cm

Betonierhöhe bis 100 cm: Abstand Lochbandspanner R max. 125 cm

Betonierhöhe bis 125 cm: Abstand Lochbandspanner R max. 100 cm

Einfache Montage der Schalung

Die Elemente der Stellschalung werden mit den Lochbandspannern aufgestellt und im Anschluss die Bewehrung eingebaut. Nach dem Aufstellen der Schließschalung wird das Lochband leicht nach oben gebogen, bis das Klemmteil in einem Loch steckt. Nun kann die Mutter gedreht werden, bis das Klemmteil am Lochband anliegt. Die Lochbandspanner werden auf beiden Seiten montiert.

Für alle Fundamentabmessungen geeignet

Der regelmäßige, 5 cm große Lochabstand im Lochband stimmt mit der Arbeitslänge des Lochbandspanners R überein. Dadurch kann jede beliebige Länge eingestellt und cm-genau geschalt werden. Auch bei Blockfundamenten bietet die Lochbandmethode eine kostengünstige Alternative zum Spannen mit Spanngarnitur. Zudem kann das Lochband auch kreuzend verlegt werden.

Mehrfach verwendbar

Nach dem Schalungsvorgang können die Lochbandspanner wieder ganz einfach gelöst werden, das Lochband hingegen ist ein verlorener Anker und verleibt im Beton.


Weitere Informationen und Hinweise zu den Abständen für die Anordnung der Lochbandspanner entnehmen Sie bitte unserer Technischen Information.
