Transportwinkel für 12 Elemente

Artikelnummer: N180.000.0012

Transportwinkel für 12 Elemente

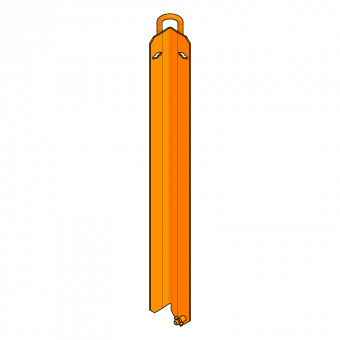

Der Transportwinkel wird als Transportmittel zum Transport von gestapelten Elementen der Universalschalung Raster/GE eingesetzt.

Er besteht aus einem gekanteten Winkelblech. Im unteren Bereich ist ein integrierter Bolzen angebracht, oben sind zwei Bolzenlöcher und eine Kranöse vorhanden.

  • Bestehend aus einem Blechwinkel, Kranöse, Bolzen und Bolzenloch
  • Einfaches Stapeln von 4-12 Raster-Elementen
  • Schnelle und einfache Montage mit dem Verbindungsbolzen
  • Geringes Gewicht von 4,7 kg

Anwendungsinformationen

Mit vier Transportwinkeln können bis zu 12 Raster-Elemente der Höhen 62,5 cm, 125 cm und 150 cm transportiert werden.

Das oberste und unterste Element müssen hierbei die gleiche Breite aufweisen. Dazwischen können auch Elementpaare gestapelt werden, deren Breite in Summe der Breite der beiden Grundelemente entspricht. Beim oberen Element zeigt die Schalseite nach unten. Der Transportwinkel wird um 30° geneigt und der eingeschweißte Bolzen in das äußerste Bolzenloch des untersten Elements eingesteckt. Dann wird der Transportwinkel in die Vertikale geschwenkt bis er an der Ecke des Elementstapels anliegt. Mit je zwei Verbindungsbolzen wird der Transportwinkel mit dem oberen Element verbunden, die von der Innenseite des Elementes anzusetzen und um 90° in die Horizontale zu drehen sind.

Anschließend kann der Stapel der Elemente mit dem Kran ganz einfach und sicher verladen und transportiert werden.


Die verschiedenen Anwendungsfälle und Anordnungen für den Transportwinkel entnehmen Sie bitte den jeweiligen Technischen Information.
