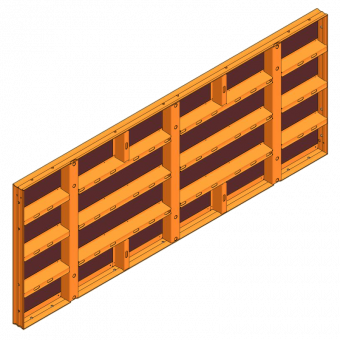

LOGO.3-Midielement 135 x 340 cm

Das PASCHAL LOGO.3-Midielement ist ein Schalungselement der LOGO.3 Wandschalung.

Mit der Abmessung 135 x 340 cm bildet das LOGO.3-Midielement zusammen mit den Großflächenelementen die Grundelemente der Schalhöhe 3,40 m. Neben dem hochfesten, profilierten Flachstahlrahmen besteht das Schalelement aus einer Birkensperrholzplatte, die von drei multifunktionalen Hutprofilen unterstützt wird.

  • Bestehend aus profiliertem, hochfestem Flachstahl
  • 16 mm finnisches Birkensperrholz, 12-schichtig
  • Frischbetondruckaufnahme von 70 kN/m² nach DIN 18208
  • Spannstellen werden auf ein Minimum reduziert
  • Wahlmöglichkeit bei Platzierung des Spannstabes
  • Voll kompatibel mit allen anderen LOGO-Elementen
  • Sichere und schnelle Verbindung mit dem Keilspanner
  • Höchste Sicherheitsstandards durch Seitenschutzsystem Secuset
  • Kranabhängiges Versetzten von Elementen
  • LOGO.3 auch in Ihrer Firmenfarbe erhältlich
  • Transponder zur eindeutigen Identifizierung
  • Stehender und liegender Einsatz für Schalhöhen 1,35 m und 3,40 m

Anwendungsinformation

Das PASCHAL LOGO.3-Midielement 135 x 340 cm ist ein Schalungselement mittlerer Größe und bietet viele Vorteile im stehenden und liegenden Einsatz. Die integrierte Klammeraufnahme ermöglicht zudem eine noch schnellere Zubehörbefestigung mit immer griffbereiten Verbindungsmitteln.

Das Midielement hat insgesamt acht Spannmöglichkeiten, vier davon innen liegend. Je nach Anwendung kann die Anzahl der erforderlichen Spannstellen auf ein Minimum reduziert werden. Im liegenden Einsatz befinden sich die Spannstellen unten innenliegend und die oberen Spannstellen außenliegend. Beim stehenden Einsatz sind alle Spannstellen außenliegend.

Mit nur zwei Spannstellen auf eine Schalhöhe von 3,40 m erreicht das LOGO.3-Midielement 135 x 340 cm eine Frischbetondruckaufnahme von 70 kN/m² nach DIN 18208.

Umfassende Arbeitssicherheit

Dank der simplen Handhabung kann das Seitenschutzsystem Secuset effektiv und sicher an der Schalung montiert werden.

Wandschalung LOGO.3 erfüllt kundenspezifische Anforderungen

Um Ihren Wiedererkennungswert zu steigern, kann die PASCHAL LOGO.3 Wandschalung in Ihrer Firmenfarbe erstellt werden. Zusätzlich wird jedes LOGO.3-Element mit unseren Transponder unverwechselbar - durch die PASCHAL Ident-Technologie.


Weitere Systemvorteile entnehmen Sie bitte den Technischen Informationen.





Elementbreite: 340 cm
Elementhöhe: 135 cm
Bauhöhe der Schalung: 12 cm
Gewicht: 260,0 kg
Schalhaut:  16 mm finnisches Birkensperrholz, 12-schichtig
Zulässiger Frischbetondruck: 70 kN/m² nach DIN 18218
Ebenheitstoleranzen: Tab.3, Zeile 6, DIN 18202
