LOGO.3-Element 30 x 340 cm

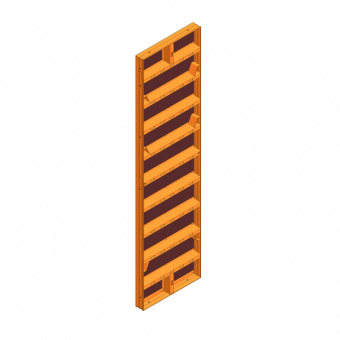

Das LOGO.3-Element 30 x 340 cm ist ein Schalungselement der PASCHAL LOGO.3 Wandschalung.

Mit der Abmessung 30 x 340 cm bildet es zusammen mit den anderen Maßen 45/40/25/20 x 340 cm die kleineren Passelemente der Schalhöhe 3,40 m. Neben dem hochfesten, profilierten Flachstahlrahmen besteht das Schalelement aus einer Birkensperrholzplatte, die von neun multifunktionalen Hutprofilen unterstützt wird.

  • Bestehend aus profiliertem, hochfestem Flachstahl
  • 16 mm finnisches Birkensperrholz, 12-schichtig
  • Frischbetondruckaufnahme von 70 kN/m² nach DIN 18218
  • Perfekt für Sichtbeton aufgrund des schmalen Rahmenabdrucks im Beton
  • Passendes Element für die Außenecke
  • Sichere und schnelle Verbindung mit dem Keilspanner
  • Höchste Sicherheitsstandards durch Seitenschutzsystem Secuset
  • Liegend einsetzbar als Bodenplatten- oder Deckenrandabschalung
  • LOGO.3 auch in Ihrer Firmenfarbe erhältlich
  • Transponder zur eindeutigen Identifizierung

Anwendungsinformation

Das PASCHAL LOGO.3-Element 30 x 340 cm kann überall eingesetzt werden - egal ob großflächig geschalt wird oder nur ein kleiner komplizierter Grundriss zu betonieren ist. Für große Wandflächen sind nur wenige Verbindungsmittel erforderlich, sodass hervorragende Schalzeiten erreicht werden.

Durch Anbringen des LOGO-Lochbandspanners kann das LOGO.3-Element 30 x 340 cm zudem liegend als Fundament- oder Bodenplattenabschalung dienen. Mit dem LOGO-Fundamentspanner können Brüstungen oder Aufkantungen ohne zusätzliche Spannstellen hergestellt werden. In Kombination mit der Deckenrandkonsole lässt sich das Element 30 x 340 cm zudem als Deckenrandabschalung einsetzen.

Schalen in Sichtbetonqualität

Mit dem LOGO.3-Element 30 x 340 cm lassen sich hohe Anforderungen an die Betonoberfläche erfüllen, da nur ein extrem schmaler Rahmenabdruck im Beton verbleibt.

Umfassende Arbeitssicherheit

Dank der einfachen Handhabung lässt sich das Seitenschutzsystem Secuset effektiv und sicher an der Schalung montieren. Auch die LOGO-Betonierbühne kann als Arbeitsplattform an den Elementen befestigt werden.

Besonderheiten des 340 cm hohen Elements

Das 340 cm hohe LOGO-Element hat in der gleichen Höhe Spannstellenöffnungen wie das LOGO-Element 270 cm. Dadurch kann das 270 cm hohe Element gegenüber dem 340 cm hohen Element angeordnet und mittels Spannstab verspannt werden. Danach kann diese einseitig höhere Schalung als Deckenrandabschalung genutzt werden. Besonders oft wird diese Möglichkeit bei Aufzugsschächten genutzt. Außenschalung mit 270 cm, Innenkernschalung mit 340 cm, diese verbleibt dann auch bis zur Betonage der Deckenschalung im Aufzugskern als Deckenrandabschalung.

Bei Betonierhöhen bis 340 cm reichen zwei Spannstellen auf die Elementhöhe. Wird das 340 cm hohe LOGO-Element aufgestockt, erhöht sich die Anzahl der Spannstellen lediglich auf drei Spannstellen auf die Elementhöhe.

Wandschalung LOGO.3 erfüllt kundenspezifische Anforderungen

Auf Wunsch liefert PASCHAL die LOGO-Schalung auch in Ihrer Firmenfarbe, um Wiedererkennungswert und Werbewirksamkeit zu steigern.
Zusätzlich wird jedes LOGO.3-Element mittels unseren Transpondern unverwechselbar - durch die PASCHAL Ident-Technologie. Diese verleiht jedem damit versehenen Schalungselement eine elektronische Nummer, wodurch eine eindeutige und unmissverständliche Identifizierung garantiert wird.


Weitere Systemvorteile entnehmen Sie bitte den Technischen Informationen.





Elementbreite: 30 cm
Elementhöhe: 340 cm
Bauhöhe der Schalung: 12 cm
Gewicht: 65,0 kg
Schalhaut:  16 mm finnisches Birkensperrholz, 12-schichtig
Zulässiger Frischbetondruck: 70 kN/m² nach DIN 18218
Ebenheitstoleranzen: Tab.3, Zeile 6, DIN 18202
