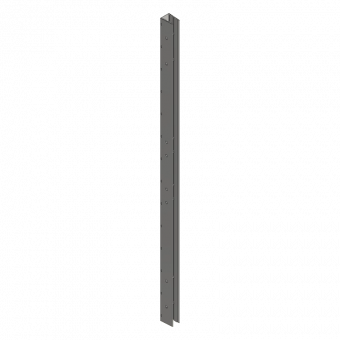

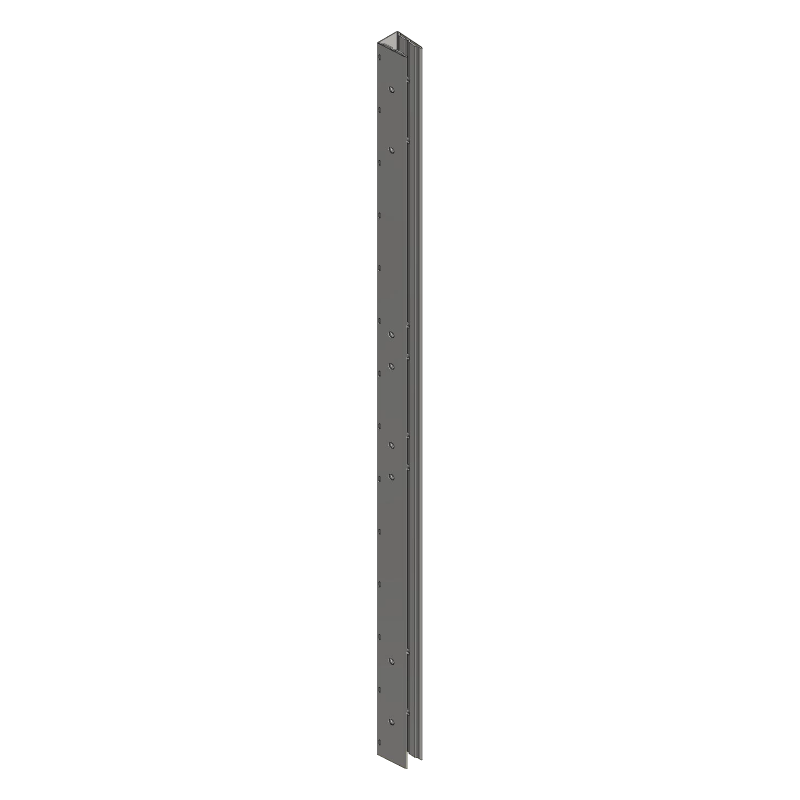

LOGO-Vieleckausgleichselement innen 9x270cm

Das LOGO-Vieleckausgleichselement innen 9x270cm ist ein Ausgleichselement der LOGO Wandschalung und bildet zusammen mit dem Vieleckausgleich außen die Vieleckausgleiche der Schalhöhe 2,70 m.

Das Vieleckausgleichselement besteht aus einem hochfesten Flachstahlrahmen und ist mit einer Stahlschalhaut versehen. Die beiden vorgebogenen Seitenteile erleichtern das polygonale Aufstellen der Elemente.

  • Langlebige Stahlschalhaut
  • „Rundes“ Schalen mit Standardelementen
  • Einfache und schnelle Verbindung mit dem Keilspanner
  • Polygonale Rundungen schnell und kostengünstig realisieren
  • Passend für die Schalungssysteme LOGO.3 und LOGO.alu
  • Schalen von allen Radien möglich
  • Vielfältige Anwendungsmöglichkeiten

Anwendungsinformation

Für das Schalen von „runden“ Wänden und Wandabschnitten können LOGO-Elemente zusammen mit den Vieleckausgleichen eingesetzt werden. Dabei wird jeweils zwischen zwei LOGO-Elementen ein Vieleckausgleich montiert. Der Vieleckausgleich innen ist auf der Innenseite etwas schmäler als auf der Außenseite. Durch die wiederkehrende Verwendung zwischen den Elementen ergibt sich eine polygonale Rundung. Der Vieleckausgleich innen hat an der Schalhautseite eine Breite von 9 cm.

Spannen mit Vieleckausgleichselementen

Gespannt wird mittels Spannstab in der Mitte der LOGO-Vieleckausgleichselemente 9 x 270 cm. Die Spannstabdurchführung für die Spannstäbe befindet sich auf der gleichen Höhe der LOGO-Elemente.

Radien sind stufenlos verstellbar

Der vorhandene Winkel der LOGO-Vieleckausgleichselemente beträgt 8°. Unter Verwendung von Spannschlössern, welche auf Zug eingestellt werden können, lässt sich der Winkel bis auf maximal 16,5° erhöhen. Dazu wird jeweils am rechten und linken angrenzenden LOGO-Element eine Richtstrebenanhängung LOGO montiert. Die beiden Richtstrebenanhängungen werden mittels Spannschloss M20 32-47 cm miteinander verbunden. Durch Drehen des Spannschlosses kann der Winkel des LOGO Vieleckausgleichselements 9x270cm bis auf max. 16,5° stufenlos verstellt werden.

Neben Kreisbögen lassen sich auch andere Bogenformen, wie beispielsweise Ellipsen, schalen.


Weitere Systemvorteile oder Maße entnehmen Sie bitte den Technischen Informationen.
