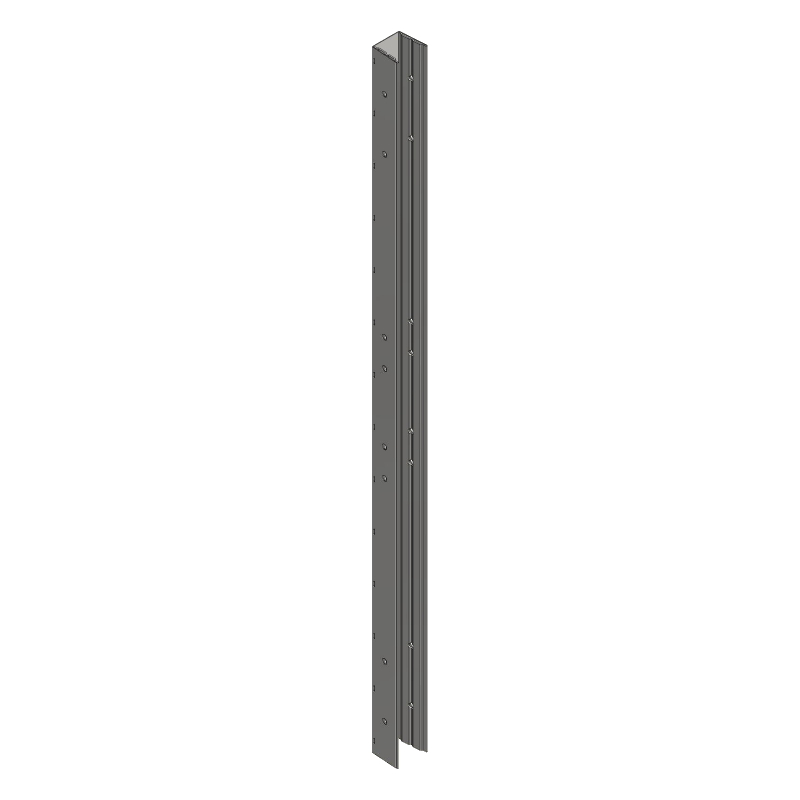

LOGO Vieleckausgleichselement außen 12x270cm

Das LOGO-Vieleckausgleichselement außen 12x270cm ist ein Ausgleichselement der LOGO Wandschalung und bildet zusammen mit dem Vieleckausgleich innen die Vieleckausgleiche der Schalhöhe 2,70 m.

Das Vieleckausgleichselement besteht aus einem hochfesten Flachstahlrahmen und ist mit einer Stahlschalhaut versehen. Die beiden vorgebogenen Seitenteile erleichtern das polygonale Aufstellen der Elemente.

• Langlebige Stahlschalhaut
• „Rundes“ Schalen mit Standardelementen
• Einfache und schnelle Verbindung mit dem Keilspanner
• Polygonale Rundungen schnell und kostengünstig realisieren
• Passend für die Schalungssysteme LOGO.3 und LOGO.alu
• Schalen von allen Radien möglich
• Vielfältige Anwendungsmöglichkeiten

Anwendungsinformation

Für das Schalen von „runden“ Wänden und Wandabschnitten können LOGO-Elemente zusammen mit den Vieleckausgleichen eingesetzt werden. Dabei wird jeweils zwischen zwei LOGO-Elementen ein Vieleckausgleich montiert. Der Vieleckausgleich außen ist auf der Außenseite etwas breiter als auf der Innenseite. Durch die wiederkehrende Verwendung zwischen den Elementen ergibt sich eine polygonale Rundung. Der Vieleckausgleich außen hat an der Schalhautseite eine Breite von 12 cm.

Spannen mit Vieleckausgleichselementen

Gespannt wird mittels Spannstab in der Mitte des LOGO Vieleckausgleichselements 12x270cm. Die Spannstabdurchführung für die Spannstäbe befindet sich auf der gleichen Höhe der LOGO-Elemente. Zur Kraftübertragung und Vergrößerung der Auflagerfläche wird zwischen der Kugelgelenkplatte und dem LOGO-Vieleckausgleichselement außen die LOGO Auflagerplatte Vieleck außen verwendet.

Radien sind stufenlos verstellbar

Der vorhandene Öffnungswinkel der LOGO-Vieleckausgleichselemente beträgt 8°. Unter Verwendung von Spannschlössern, welche auf Zug eingestellt werden können, lässt sich der Winkel bis auf maximal 16,5° erhöhen. Dazu wird jeweils am rechten und linken angrenzenden LOGO-Element eine Richtstrebenanhängung LOGO montiert. Die beiden Richtstrebenanhängungen werden mittels Spannschloss M20 32-47 cm miteinander verbunden. Durch Drehen des Spannschlosses kann der Winkel des LOGO Vieleckausgleichselements 12x270cm bis auf max. 16,5° stufenlos verstellt werden.

Neben Kreisbögen lassen sich auch andere Bogenformen, wie beispielsweise Ellipsen, schalen.

Weitere Systemvorteile oder Maße entnehmen Sie bitte den Technischen Informationen.
