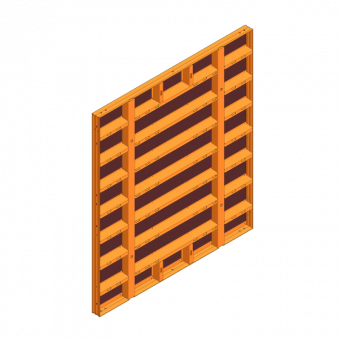

LOGO.3-Großflächenelement 240 x 270 cm
Das LOGO.3-Großflächenelement 240 x 270 cm ist ein Schalungselement der PASCHAL LOGO.3 Schalung.
Mit der Abmessung 240 x 270 cm bildet das Großflächenelement, zusammen mit den XXL und Midi-Elementen, die Grundelemente der Schalhöhe 2,70 m und das Grundelement der Schalhöhe 2,40 m. Neben dem hochfesten, profilierten Flachstahlrahmen besteht das Schalelement aus einer Birkensperrholzplatte, die von sieben multifunktionalen Hutprofilen unterstützt wird.
- Bestehend aus profiliertem, hochfestem Flachstahl
- 16 mm finnisches Birkensperrholz, 12-schichtig
- Frischbetondruckaufnahme von 70 kN/m² nach DIN 18218
- Perfekt für Sichtbeton aufgrund des schmalen Rahmenabdrucks im Beton
- Spannstellen sparen, durch richtiges Anordnen der Großflächenelemente im Grundriss
- Sichere und schnelle Verbindung mit dem Keilspanner
- Höchste Sicherheitsstandards durch Multip oder Seitenschutzsystem Secuset
- Kranabhängiges Versetzen von Elementen
- LOGO.3 auch in Ihrer Firmenfarbe erhältlich
- Transponder zur eindeutigen Identifizierung
- Stehender und liegender Einsatz für Schalhöhen 2,40 m und 2,70 m
Anwendungsinformation
Das PASCHAL LOGO.3-Großflächenelement 240x270 cm ist überall einsetzbar, egal ob großflächig geschalt wird oder nur ein kleiner komplizierter Grundriss zu betonieren ist. Da für große Wandflächen nur wenige Verbindungsmittel erforderlich sind, entstehen hervorragende Schalzeiten.
Durch den gezielten Einsatz von Pass- und Großflächenelementen können Spannstellen gespart werden. Zudem lassen sich mit dem LOGO.3-Großflächenelement 240x270 cm hohe Anforderungen an die Betonoberfläche erfüllen.
Die integrierte Klammeraufnahme der LOGO.3-Großflächenelemente sorgt für immer griffbereite Verbindungsmittel und eine noch schnellere Zubehörbefestigung.
Umfassende Arbeitssicherheit
Dank der einfachen Handhabung kann das
Seitenschutzsystem Secuset effektiv und sicher an der Schalung montiert werden. Die
LOGO-Betonierbühne oder die
multifunktionale Arbeitsplattform Multip sorgen für sichere Arbeitsebenen sowie ein sicheres Auf- und Absteigen zu den Arbeitsebenen.
Wandschalung LOGO.3 erfüllt kundenspezifische Anforderungen
Um Ihren Wiedererkennungswert zu steigern, kann die PASCHAL LOGO.3 Wandschalung auch in Ihrer Firmenfarbe bestellt werden. Zusätzlich wird jedes LOGO.3-Element mit unseren verbauten Transpondern unverwechselbar - durch die PASCHAL Ident-Technologie.
Weitere Systemvorteile entnehmen Sie bitte den Technischen Informationen.
Elementbreite: |
240 cm |
Elementhöhe: |
270 cm |
Bauhöhe der Schalung: |
12 cm |
Gewicht: |
312,5 kg |
Schalhaut: |
16 mm finnisches Birkensperrholz, 12-schichtig |
Zulässiger Frischbetondruck: |
70 kN/m² nach DIN 18218 |
Ebenheitstoleranzen: |
Tab.3, Zeile 6, DIN 18202 |
