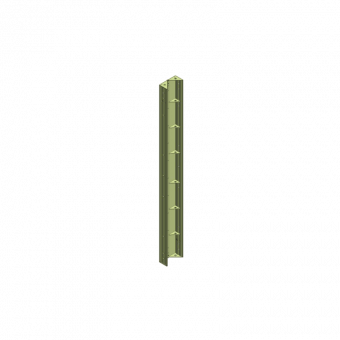

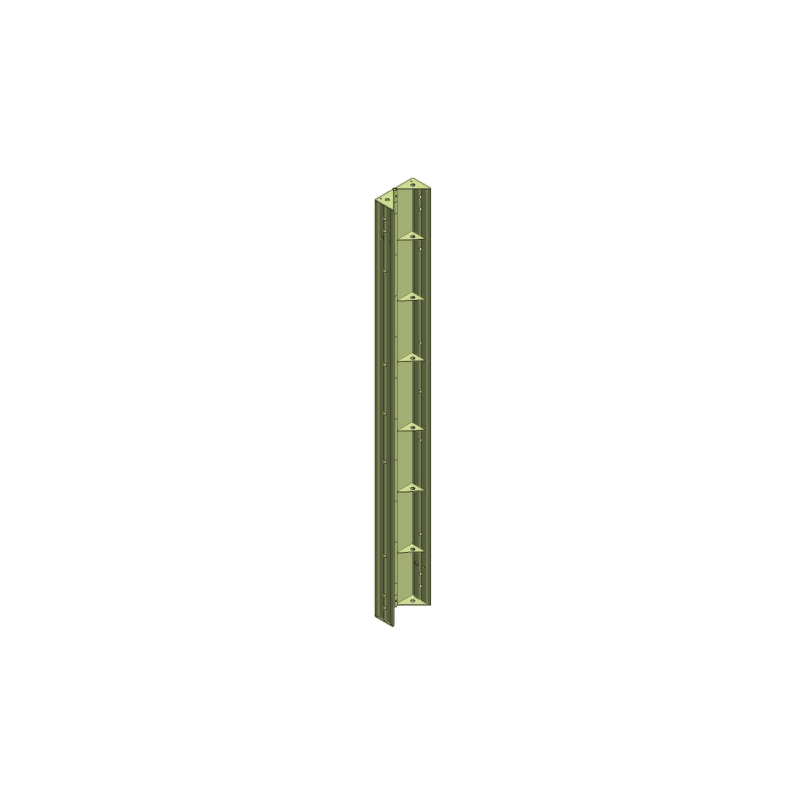

LOGO.3-Scharnierecke außen 12,5 x 12,5 x 240 cm

Die LOGO.3-Scharnierecke außen 12,5 x 12,5 x 240 cm ist ein Schalungselement der LOGO.3 Wandschalung von PASCHAL.

Mit der Abmessung 12,5 x 12,5 x 240 cm bildet die Scharnierecke außen zusammen mit der Scharnierecke innen 30 x 30 x 240 cm die beiden Scharnierecken der Schalhöhe 2,40 m. Die LOGO.3-Scharnierecke besteht aus einem profilierten, hochfesten Flachstahl und ist mit einer Stahlschalhaut versehen.

  • Bestehend aus einer langlebigen Stahlschalhaut, unterstützt durch fünf Metallrippen
  • Voll kompatibel mit allen anderen LOGO-Elementen und Kunststoffausgleichen
  • Schalen jeder beliebigen Wandstärke durch Kunststoffausgleiche
  • Transponder zur eindeutigen Identifizierung
  • Nicht mehr Verbindungsmittel als bei einem Normalstoß notwendig
  • Kurze Schenkellänge für Verwendung von Passelementen

Anwendungsinformation

Die PASCHAL LOGO.3-Scharnierecke außen ermöglicht es, im System schiefwinklige Ecken zu schalen.

Mithilfe des Keilspanners, der Multiklammer oder der Spannschraube wird die LOGO.3-Scharnierecke an den jeweiligen LOGO.3-Elementen befestigt. Die Scharnierecke außen hat die Schenkellänge von 12,5 cm. Um den Längenunterschied zur Scharnierecke innen auszugleichen, wird ein Passelement angebracht und somit entfallen zusätzliche Flickarbeiten.

Schachtschalung

Die LOGO.3-Scharnierecke außen 12,5 x 12,5 x 240 cm kann auch in einem Klappschacht verwendet werden. Hierfür werden in den Ecken und Wandseiten Scharnierecken eingebaut, sodass die komplette Innenschalung nach innen eingeklappt und mit einem einzigen Kranspiel versetzt werden kann.

Spannen

Die Scharnierecke außen wird zum Spannen der nächsten Spannstelle übergurtet. Hierfür kann die Kombischiene, der Multigurt oder der Scharniergurt verwendet werden. Die Scharnierecke außen wird für einen Winkel von 60° bis 179° eingesetzt.


Weitere Systemvorteile entnehmen Sie bitte den Technischen Informationen.





Schenkellänge: 12,5 cm
Verstellbereich: 60-180 Grad
Gewicht: 48,0 kg
