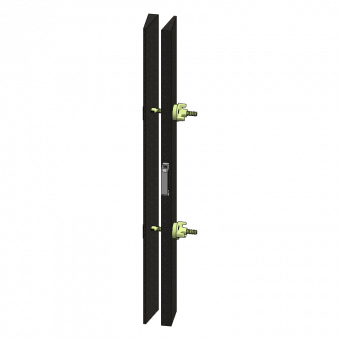

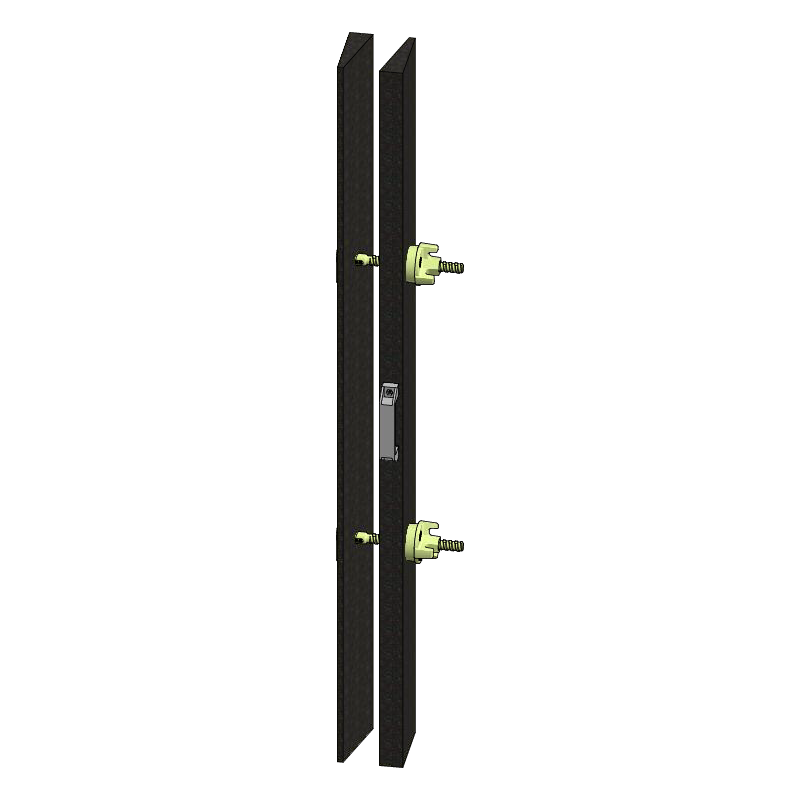

LOGO-Kunststoff-Ausschalkeil 5 x 135 cm ohne Spannschraube

Mit dem LOGO-Kunststoff-Ausschalkeil 5 x 135 wird der Ausschalvorgang bei Schächten, geschalt mit LOGO Wandschalungssystemen, vereinfacht.

  • Bestehend aus zwei Kunststoffkeilen
  • Ermöglicht ein leichteres Ausschalen
  • Geringes Gewicht von nur 7,80 kg
  • Leichte Montage mit der Spannschraube

Anwendungsinformation

Nach dem Betonieren von Schächten steht die Schalung aufgrund der kurzen Wandlängen zwischen den Ecken unter einer Druckspannung in Schalungslängsrichtung, was das Ausschalen erschwert. Die Verwendung von Ausschalkeilen bietet die Möglichkeit, die komplette Innenschalung zu ziehen, ohne diese zerlegen zu müssen.

Die beiden Teile des Ausschalkeils haben eine Breite von 5 cm und werden bei der Schacht-Innenschalung etwa mittig an jeder Seite mit Spannschrauben eingebaut.
Das erforderliche Ausschalspiel wird dadurch gewonnen, dass der linke Keil (mit Langloch) soweit gezogen wird, bis 1 cm Freiraum zwischen dem Keil und dem Schalungselement entsteht. Danach wird alles über die Spann­schraube wieder verspannt und die komplette Innenschalung kann mit einem Kranspiel gezogen und umgesetzt werden.

Für die Höhe 1,35 m sind zwei Spannschrauben vorgesehen. Um den Ausschalkeil zu überspannen und die zwei LOGO-Elemente miteinander zu verbinden, werden zusätzlich noch zwei Multiklammern verwendet.


Weitere Systemvorteile entnehmen Sie bitte den Technischen Informationen.
