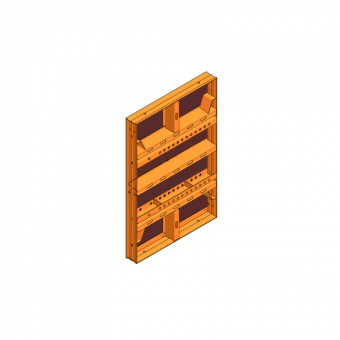

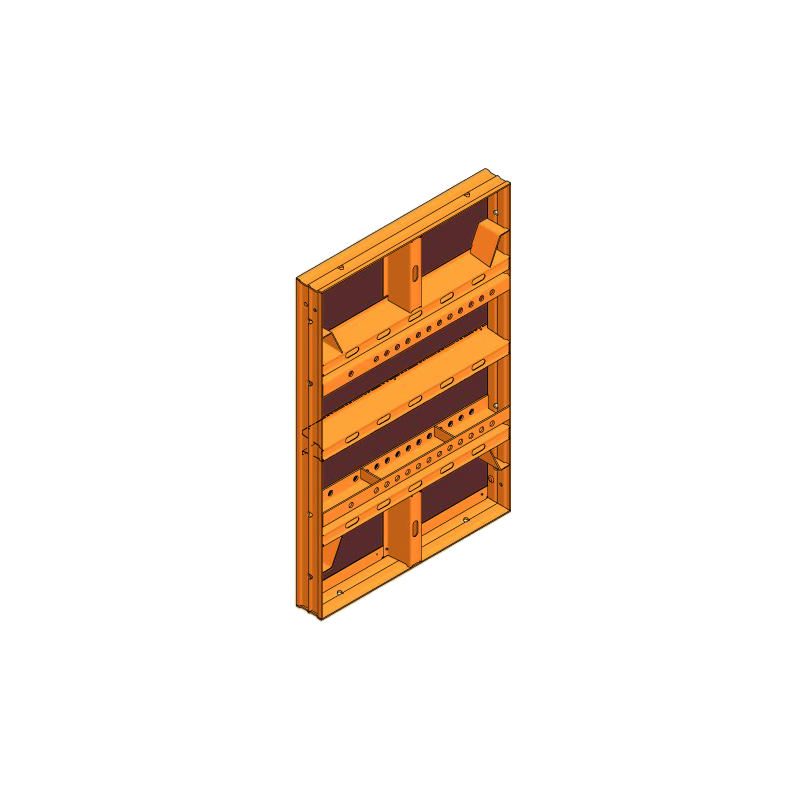

LOGO-Multielement 90 x 135 cm

Das LOGO.3-Multielement 90 x 135 cm ist eines der Elemente mit den vielseitigsten Einsatzmöglichkeiten innerhalb des LOGO.3-Schalungssystems.

Es bildet zusammen mit dem Schalelement 90 x 135 cm das breiteste Passelement der Schalhöhe 1,35 m. Neben dem hochfesten, profilierten Flachstahlrahmen besteht das Schalelement aus einer Birkensperrholzplatte, die von drei multifunktionalen Hutprofilen und zwei Mehrlochprofilen unterstützt wird.

  • Bestehend aus profiliertem, hochfestem Flachstahl
  • 16 mm finnisches Birkensperrholz, 12-schichtig
  • Frischbetondruckaufnahme von 70 kN/m² nach DIN 18218
  • Mehrzweckelement mit vielfältigsten Einsatzmöglichkeiten
  • Zusätzliche Möglichkeit Spannstellen zu setzen
  • Sichere und schnelle Verbindung mit der LOGO-Spannschraube
  • Höchste Sicherheitsstandards durch Seitenschutzsystem Secuset
  • LOGO.3 auch in Ihrer Firmenfarbe erhältlich
  • Transponder zur eindeutigen Identifizierung

Anwendungsinformation

Das LOGO.3-Multielement 90 x 135 cm verfügt über vielfältige Einsatzmöglichkeiten. Die zusätzlichen Lochprofile ermöglichen zusammen mit der LOGO-Spannschraube die Verwendung bei:

  • 90°-Ecken
  • Stützen
  • Endabstellungen

Dank der zusätzlichen Mehrlochprofile können Spannstellen zudem wie folgt gesetzt werden:

  • Bei Längsanschlüssen an bestehenden Wänden
  • Bei Queranschlüssen an bestehenden Wänden

Umfassende Arbeitssicherheit

Durch die einfache Handhabung lässt sich das Seitenschutzsystem Secuset beim Einsatz an der Wandschalung effektiv und sicher an der Schalung montieren. Auch die LOGO-Betonierbühne kann als Arbeitsplattform an den Elementen befestigt werden. Bei Stützenschalungen eignet sich der Grip-Laufbelag.

Wandschalung LOGO.3 erfüllt kundenspezifische Anforderungen

Um Ihren Wiedererkennungswert zu steigern, kann die PASCHAL LOGO-Schalung in Ihrer Firmenfarbe erstellt werden. Zusätzlich wird jedes LOGO.3-Element mittels unseren Transpondern unverwechselbar - durch die PASCHAL Ident-Technologie.


Weitere Systemvorteile entnehmen Sie bitte den Technischen Informationen.





Elementbreite: 90 cm
Elementhöhe: 135 cm
Bauhöhe der Schalung: 12 cm
Gewicht: 68,4 kg
Schalhaut:  16 mm finnisches Birkensperrholz, 12-schichtig
Zulässiger Frischbetondruck: 70 kN/m² nach DIN 18218
Ebenheitstoleranzen: Tab.3, Zeile 6, DIN 18202
