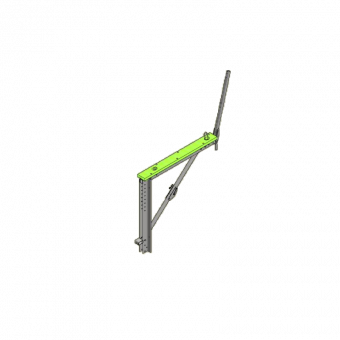

Kletterkonsole klappbar KBK 180 cm montiert

Die Kletterkonsole klappbar KBK 180 cm ist eine vormontierte Schutzgerüstbühne.

Als Einzelkonsole bietet sie den Vorteil gegenüber der KBK 180, dass sie auch an schwierigen Gebäudegrundrissen eingesetzt werden kann, da die Breite flexibel anpassbar ist. Nach dem bauseitigen Belegen des Arbeitsfläche bietet sie alle Vorteile der Komplettbühne KBK 180.

• Hohe Tragkraft bei geringem Eigengewicht
• Versenkbare Krananhängebügel zum Umsetzen der Bühne
• Extrem platzsparend bei Lagerung und Transport
• Flexible Bühnenbreite
• 1,80 m Bühnenauskragung
• Zulässige Belastung bis zu 4,5 kN/m²

Anwendungsinformation

Für den Einsatz als Bühne auf der Baustelle werden der Seitenschutz und die Konsolen aufgeklappt und die komplette Bühne kann über Anker am bestehenden Bauteil eingehängt werden.

Die zulässige Belastung beträgt 3,0 kN/m² bei Bühnen mit aufgestellter Schalung. Bei der Verwendung als Arbeitsgerüst (ohne Schalung) sind 4,5 kN/m² zulässig. Bei der Verankerung mit Ankerschlaufen nach DIN 4420 und dem Einsatz als Arbeits- und Schutzgerüst können 2,0 kN/m² aufgebracht werden.

Höhenanpassung bis 55 cm

Die Kletterbühnen KBK sind bei Bedarf auch höhenverstellbar. Dazu kann der Einhängeschuh in einem Raster von 7,5 cm über die Höhe versetzt werden

Einfache Lagerungs- und Transportmöglichkeiten

Für die Lagerung und den Transport werden die gelenkig miteinander verbundenen Teile platzsparend zusammengeklappt.

Ergänzendes Nachlaufgerüst für Nacharbeiten

Für Nacharbeiten an der Betonoberfläche, Schließen von Ankerlöchern oder der Demontage von Ankerteilen am zuvor hergestellten Betonierabschnitt wird an der Kletterbühne KBK ein Nachlaufgerüst montiert. Somit ist auch auf der Ebene unterhalb der Kletterbühne KBK eine Absturzsicherung vorhanden. Das Nachlaufgerüst ist in zwei unterschiedlichen Höhen lieferbar.

Universelle Ankertechnik

Um alle Lasten aus Schalungseigengewicht, Wind, Verkehrslasten etc. ableiten zu können, werden die Bühnen mittels Kletterkonus M30/DW15 gehalten, die üblicherweise im zuvor hergestellten Betonierabschnitt eingebaut werden.

Weitere Systemvorteile entnehmen Sie bitte den Technischen Informationen.
