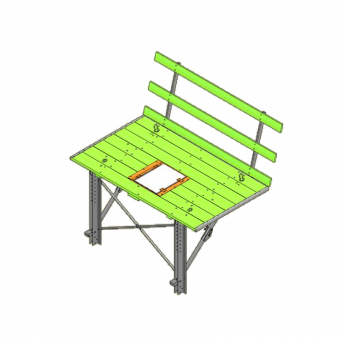

Kletterbühne klappbar KBK 180x300cm mit Durchstiegsluke

Artikelnummer: N154.000.1810
Gewicht: 370 kg

Kletterbühne klappbar KBK 180 x 300 cm mit Durchstiegsluke

Die Kletterbühne klappbar KBK 180 x 300 cm mit Durchstiegsluke ist eine vormontierte, sofort einsetzbare Arbeits- und Schutzgerüstbühne mit standardisierten Systemteilen für alle Einsatzfälle. Gegenüber einzelnen Konsolen und bauseitigen Belägen bietet die Kletterbühne die wirtschaftlichste Lösung für das Herstellen von sicheren Arbeitsplätzen.

Die einzelnen Bühnen bestehen als Komplettteil aus einem Belag inklusive Luke, einem Seitenschutzgeländer und zwei aussteifenden Konsolen.

  • Hohe Tragkraft bei geringem Eigengewicht
  • Versenkbare Krananhängebügel zum Umsetzen der Bühne
  • Extrem platzsparend bei Lagerung und Transport
  • 2,95 m Bühnenbreite
  • 1,80 m Bühnenauskragung
  • Zulässige Belastung bis zu 4,5 kN/m²
  • Sicherer und schneller Auf- und Abstieg der Bühnenebenen

Anwendungsinformation

Alle für die Sicherheit erforderlichen Komponenten sind an der Kletterbühne klappbar KBK 180 x 300 cm mit Durchstiegsluke vorhanden. Die Kletterbühne KBK 180 bildet zusammen mit einer Standardbühne und zwei Eckbühnen ein Arbeits- und Schutzgerüstsystem.

Für den Einsatz als Bühne auf der Baustelle werden der Seitenschutz und die Konsolen aufgeklappt und die komplette Bühne kann über Anker am bestehenden Bauteil eingehängt werden. Die Standardbühne hat eine Breite von 2,95 m (Systemmaß = 3,00 m) und eine Auskragung von 1,80 m, die unterstützenden Konsolen sind auf 2,00 m Abstand.

Die zulässige Belastung beträgt 3,0 kN/m² bei Bühnen mit aufgestellter Schalung. Bei der Verwendung als Arbeitsgerüst (ohne Schalung) sind 4,5 kN/m² zulässig. Bei der Verankerung mit Ankerschlaufen nach DIN 4420 und dem Einsatz als Arbeits- und Schutzgerüst können 2,0 kN/m² aufgebracht werden.

Höhenanpassung bis 55 cm

Die Kletterbühnen KBK sind bei Bedarf auch höhenverstellbar. Dazu kann der Einhängeschuh in einem Raster von 7,5 cm über die Höhe versetzt werden

Einfache Lagerungs- und Transportmöglichkeiten

Für die Lagerung und den Transport werden die gelenkig miteinander verbundenen Teile platzsparend zusammengeklappt.

Ergänzendes Nachlaufgerüst für Nacharbeiten

Für Nacharbeiten an der Betonoberfläche, Schließen von Ankerlöchern oder der Demontage von Ankerteilen am zuvor hergestellten Betonierabschnitt wird an der Kletterbühne KBK ein Nachlaufgerüst montiert. Somit ist auch auf der Ebene unterhalb der Kletterbühne KBK eine Absturzsicherung vorhanden. Das Nachlaufgerüst ist in zwei unterschiedlichen Höhen lieferbar.

Universelle Ankertechnik

Um alle Lasten aus Schalungseigengewicht, Wind, Verkehrslasten etc. ableiten zu können, werden die Bühnen mittels Kletterkonus M30/DW15 gehalten, die üblicherweise im zuvor hergestellten Betonierabschnitt eingebaut werden.


Weitere Systemvorteile entnehmen Sie bitte den Technischen Informationen.

Kletterbühne KBK 180:

Bühnenbreite: 180 cm
Bühnenlänge: 295 cm; Eckbühne: 390 cm
Konsolabstand: 200 cm
Zulässige Belastung der Träger: 3 kN/m² als Kletterbühne mit aufgestellter Schalung
4,5 kN/m² als Arbeitsgerüst ohne Schalung
2 kN/m² als Arbeits- und Schutzgerüst mit Schlaufenanhängung nach DIN 4420
Verankerung: Einhängeschuh M30 mit mit Schraubanker M24 oder Kletterkonus M30
Einhängeschlaufen nach DIN 4420
