Die GE-Anhängung komplett für Stützbock 3,00 m ist ein Zubehörteil und ermöglicht die Befestigung eines Stützbocks an den GE-Elementen der Universalschalung Raster/GE.

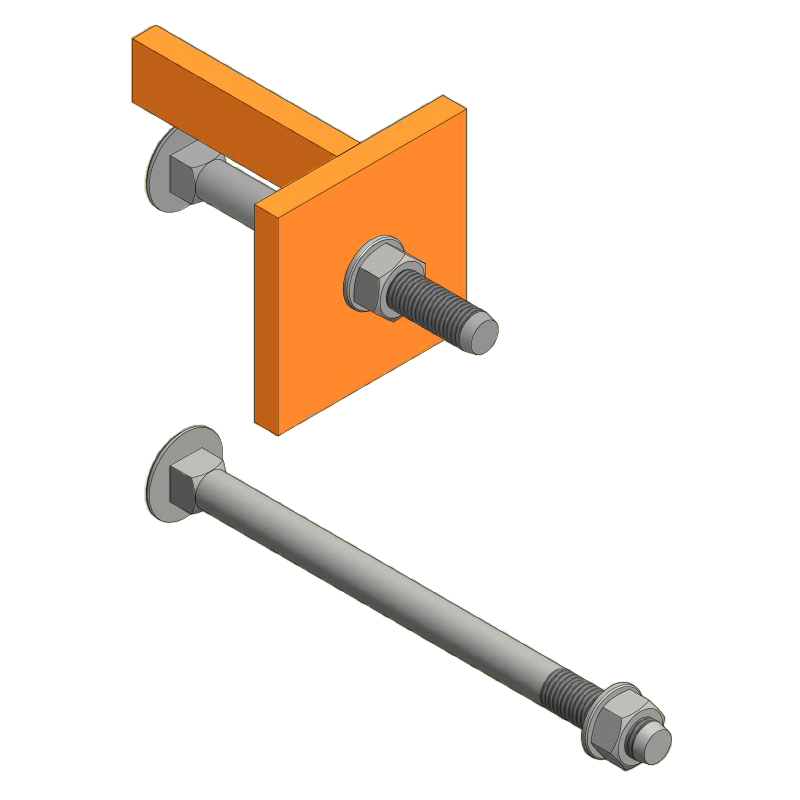

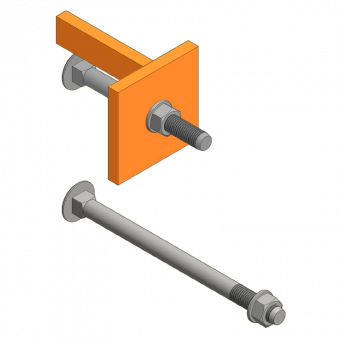

Sie besteht aus einer Flachrundschraube M20x160, einer Gegenplatte und einer Sechskantmutter.
Gewicht von nur 3,45 kg
Schnelle und einfache Befestigung
Passend für GE-Elemente
Anwendungsinformation
Mit der GE-Anhängung komplett für Stützbock lässt sich ein Stützbock an GE-Elementen befestigen. Hierzu wird die Flachrundschraube mit ihrem Kopf durch die runde Öffnung des Schlüssellochs geführt und nach unten verschoben, bis der Vierkant des Schraubenkopfes im Schlüsselloch anliegt. Nun wird die Schraube durch das Doppel-U-Profil des Stützbockes gesteckt. Bei GE-Elementen der Höhe 2,50 m und 2,75 m geht die Schraube durch das Vierkantrohr, welches die beiden U-Profile verbindet. Die Sicherungsplatte ist so am Stützbock zu montieren, dass die rechtwinklig herausragende Platte in das Schlüsselloch des GE-Trägers greift. Dadurch wird ein Verrutschen während des Krantransports verhindert.
Weitere Systemvorteile entnehmen Sie bitte den Technischen Informationen.
