GE-Aufstockelement 150x150cm

Artikelnummer: N114.502.1500

GE-Aufstockelement 150 x 150 cm

Das GE-Aufstockelement 150 x 150 cm ist ein Schalungselement der Universalschalung Raster/GE von PASCHAL. Es kann sowohl als Einzelelement mit Schalhöhe 150 cm, als auch zum Aufstocken der GE-Elemente mit einer Breite von 150 cm verwendet werden.

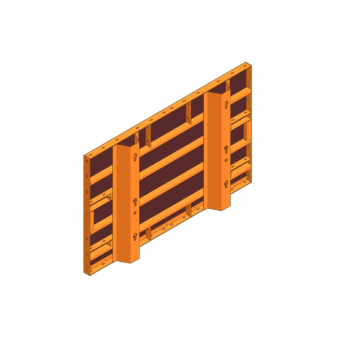

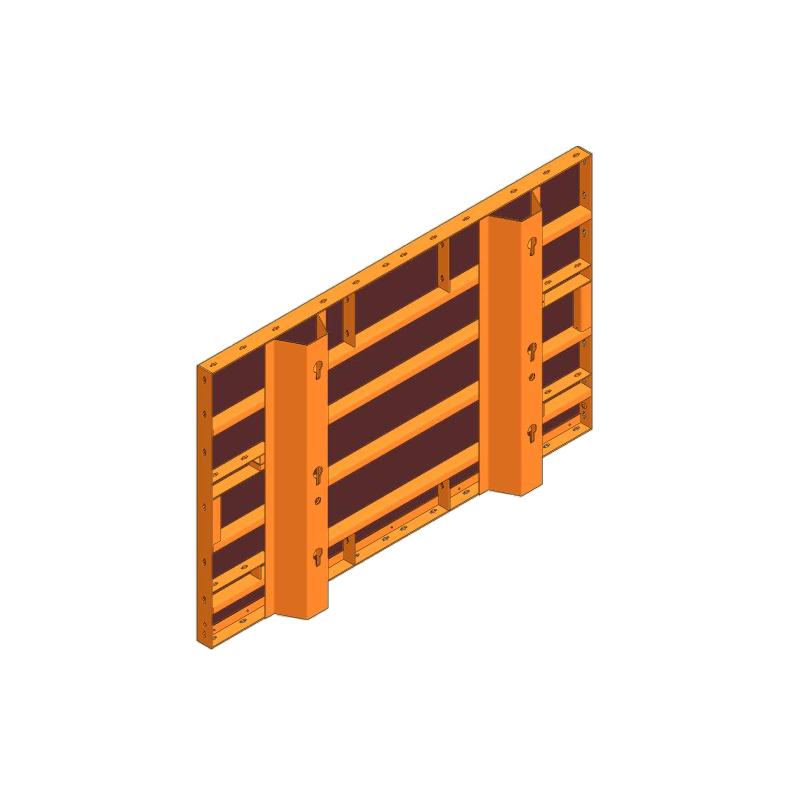

Mit der Abmessung 150 x 150 cm bildet es zusammen mit dem GE-Aufstockelement 200 x 150 cm die GE-Aufstockelemente der Höhe 150 cm. Neben dem starken, massiven Flachstahlrahmen besteht das Element aus einer Birkensperrholzplatte und zusätzlich zwei senkrecht aussteifenden Trapezträgern auf der Rückseite. Die Schalhaut wird vom Elementrahmen und vier Rechteckrohren unterstützt.

  • Identischer, umlaufender Flachstahlrahmen wie bei Raster-Elementen
  • Schalhaut aus 15 mm beschichtetem Birkensperrholz
  • Maximale Frischbetondruckaufnahme von 60 kN/m² nach DIN 18218
  • Verbindungsbolzen oder GE-Klammer als Verbindungsmittel
  • Identisches Zubehör für Raster- und GE-Elemente
  • Als Aufstockelement oder Grundelement verwendbar

Anwendungsinformationen

Mit Hilfe des GE-Elements 150 x 150 cm können die geschosshohen GE-Elemente gleicher Breite und den Höhen 250 cm und 275 cm aufgestockt werden. Bei kleinen Betonierhöhen genügt oftmals das 150 cm hohe Element alleine.

Aufstocken mit dem GE-Aufstockelement

Das Aufstocken erfolgt durch übereinandersetzen geschosshoher Elemente mit den Aufstockelementen. Die Elementverbindung am waagrechten Elementstoß erfolgt mit Verbindungsbolzen. Zur senkrechten Aussteifung der insgesamt großen Schalhöhe ist je Element noch ein Kombigurt 190 cm mit GE-Gurtspannern senkrecht über den Elementstoß hinweg zu montieren.

GE-Aufstockelemente sind grundsätzlich an den für die Spannstäbe vorgesehenen Öffnungen in den Trapezprofilen zu spannen.

Umfassende Arbeitssicherheit

Dank der einfachen Handhabung kann das Seitenschutzsystem Secuset effektiv und sicher an der Schalung montiert werden und erfüllt damit die erforderliche Arbeitssicherheit im Hinblick auf den Seitenschutz nach den aktuellen Sicherheitsstandards.

Zusätzlich wird jedes GE-Element mittels unserer Transponder unverwechselbar - durch die PASCHAL Ident-Technologie. Diese verleiht jedem damit versehenen Schalungselement eine elektronische Nummer, wodurch eine eindeutige und unmissverständliche Identifizierung garantiert wird.


Die jeweiligen Anwendungsfälle und Anordnungen für das GE-Element entnehmen Sie bitte der jeweiligen Technischen Informationen.





Elementbreite: 150 cm
Elementhöhe: 150 cm
Bauhöhe der Schalung: 19,5 cm (7,5 cm Rahmen + 12 cm Träger)
Gewicht: 139,0 kg
Schalhaut:  15 mm finnisches Birkensperrholz, 11-schichtig
Zulässiger Frischbetondruck: 60 kN/m² nach DIN 18218
Ebenheitstoleranzen: Tab.3, Zeile7, DIN 18202
