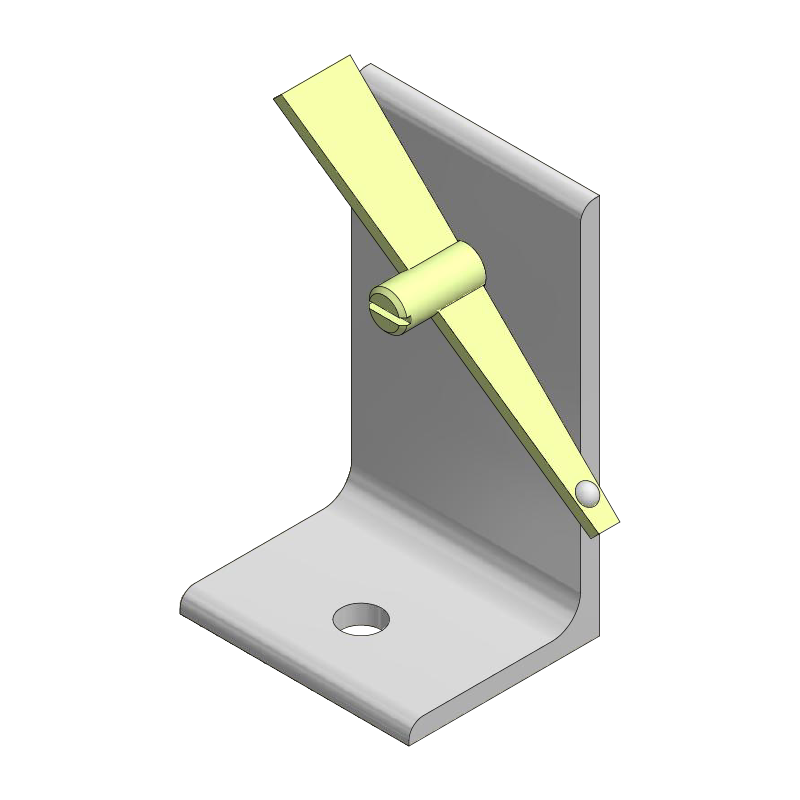

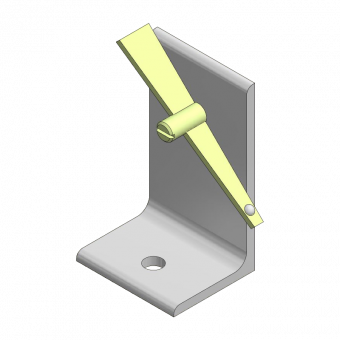

Die Dübelhalterung montiert L/N ist ein Zubehör der NeoR Leichtschalung und der LOGO Wandschalung und dient als Standortsicherung und Auftriebssicherung der Schalungselemente. Des Weiteren können stehende/liegende LOGO- oder liegende NeoR-Elemente bei kleinen Schalhöhen ohne Verspannen gehalten werden, sollte der Einsatz der Spanngarnitur, des Lochbandspanners oder Fundamentspanners nicht möglich sein
Auftriebssicherung
Auch einhäuptiges Schalen möglich
Einfache und schnelle Montage
Integrierter Hakenkopfbolzen
Leichtes und sicheres Rückverankern mit der Montageschraube 16 x 130
Anwendungsinformationen
Die Dübelhalterung montiert L/N wird überall dort eingesetzt, wo die NeoR Leichtschalung bei kleinen Schalhöhen liegend zum Einsatz kommt und das untere Verspannen der Elemente nicht durch Lochband- oder Fundamentspanner erfolgen kann. Bei der LOGO-Schalung ist die Dübelhalterung sowohl mit stehenden als auch liegenden Elementen anwendbar. Mithilfe des integrierten Hakenkopfbolzens lässt sich die Dübelhalterung blitzschnell am jeweiligen Schalungselement montieren. Hierfür muss der Hakenkopfbolzen nur am Langloch des Querprofils montiert und durch die Montageschraube in der Aufstellfläche rückverankert werden.
Einhäuptiges Schalen
Die Dübelhalterung ermöglicht auch ein einhäuptiges Schalen im Zusammenspiel mit der Richtstrebenanhängung kpl. L/N/A, der Richtstrebe und der Fussplatte 3-Loch sowie der Montageschraube 16x130. Hierbei ist der Betondruck zu beachten.
Nähere Informationen zu Anwendungsfällen, Stückzahlen und Einflussbreiten bei Schrägabstützungen können Sie aus der Technischen Produktinformation entnehmen.
