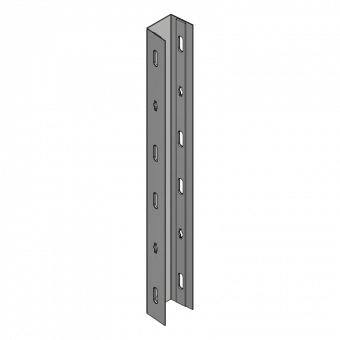

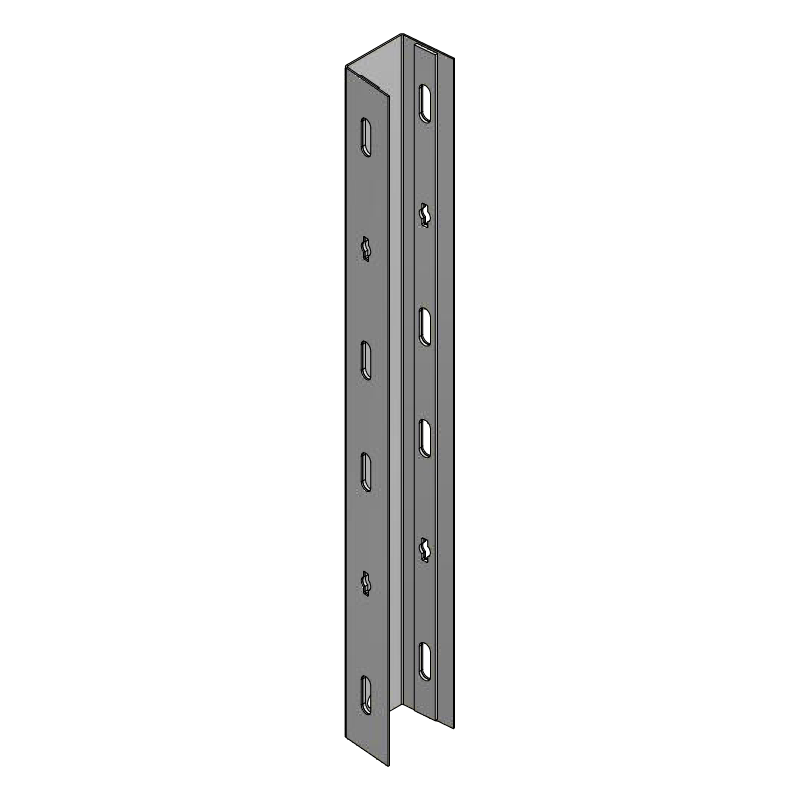

NeoR Vieleckausgleichselement außen 9,02 x 90 cm
Das NeoR-Vieleckausgleichselement außen 9,02 x 90 cm ist ein Ausgleichselement der NeoR Leichtschalung und bildet zusammen mit dem Vieleckausgleichselement innen die Vieleckausgleiche der Schalhöhe 90 cm.
Das Vieleckausgleichselement besteht aus einer hochwertigen Stahlschalhaut mit verstärkten Seitenteilen. Diese sind zueinander vorgebogen und erleichtern dadurch das polygonale Aufstellen der Schalungselemente.
- Langlebige Stahlschalhaut
- Rundes Schalen mit Standardelementen als Polygon
- Einfache und schnelle Verbindung mit dem Verbindungsbolzen
- Polygonale Rundungen schnell und kostengünstig realisieren
- Passend für NeoR Leichtschalung
- Schalen von allen Radien und Bogenformen möglich
- Vielfältige Anwendungsmöglichkeiten
Anwendungsinformation
Für das Schalen von runden Wänden und Wandabschnitten können NeoR-Elemente zusammen mit den Vieleckausgleichen eingesetzt werden. Dabei wird jeweils zwischen zwei NeoR-Elementen ein Vieleckausgleich montiert. Der Vieleckausgleich außen ist auf der Außenseite etwas breiter als an der betonberührenden Seite. Durch die wiederkehrende Verwendung zwischen den Elementen ergibt sich eine polygonale Rundung. Der Vieleckausgleich außen hat an der Schalhautseite eine Breite von 9,02 cm.
Neben Kreisbögen lassen sich auch andere Bogenformen, wie beispielsweise Ellipsen, schalen.
Spannen mit Vieleckausgleichselementen
Gespannt wird mittels Spannstab in der Mitte des NeoR Vieleckausgleichselement 9,02 x 90 cm. Die Spannstabdurchführung für die Spannstäbe befindet sich auf der gleichen Höhe der NeoR-Elemente.
Am NeoR Vieleckausgleichselement innen und am Vieleckausgleich außen ist eine Kugelgelenkplatte am Spannstab anzubringen. Diese ist waagrecht einzubauen, sodass diese vollflächig auf den Rahmen der NeoR-Elemente aufliegt. Seitlich wird der Vieleckausgleich mit Verbindungsbolzen am NeoR-Element verbunden.
Weitere Systemvorteile oder Maße entnehmen Sie bitte den Technischen Informationen.
