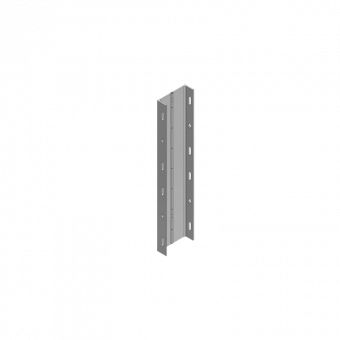

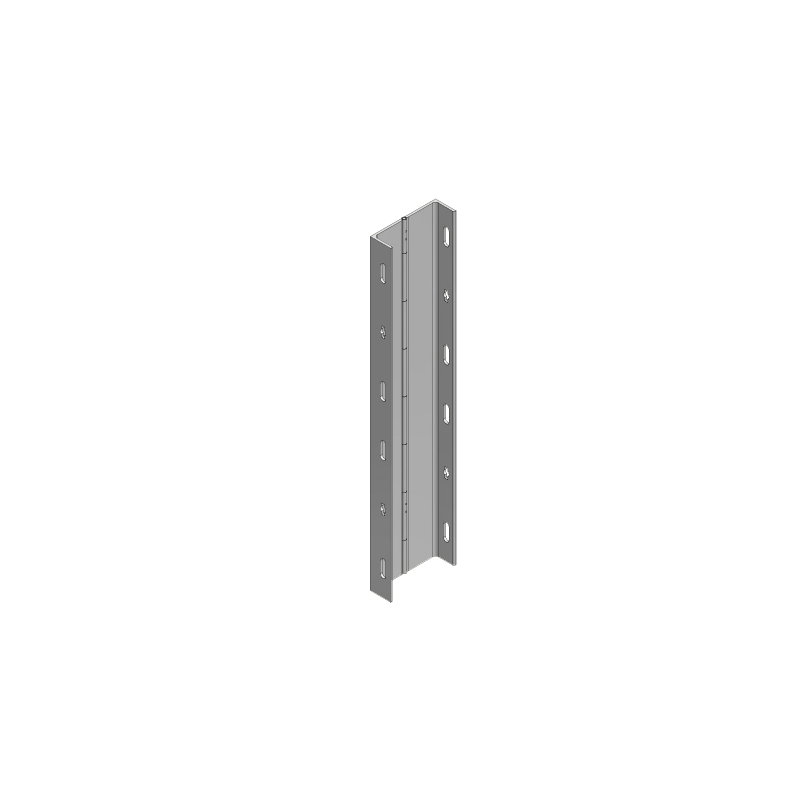

NeoR-Scharnierecke 9,5 x 9,5 x 90 cm ohne Spannstellenöffnung

Die NeoR-Scharnierecke 9,5 x 9,5 x 90 cm ist ein Schalungselement der NeoR Leichtschalung von PASCHAL.

Mit der Abmessung 9,5 x 9,5 x 90 cm bildet die Scharnierecke zusammen mit den Innen- und Außenecken die Eckelemente der Schalhöhe 0,90 m. Die NeoR-Scharnierecke besteht aus zwei Winkelprofilen.

  • Bestehend aus einer langlebigen Stahlkonstruktion
  • Voll kompatibel mit allen anderen NeoR-Elementen
  • Schnelles Spannen mit Verbindungsbolzen
  • Schalen jeder beliebigen Wandstärke durch Kunststoffausgleiche
  • Kurze Schenkellänge für die Verwendung von Passelementen

Anwendungsinformation

Die NeoR-Scharnierecke 9,5 x 9,5 x 90 cm ermöglicht es, schiefwinklige Ecken zwischen 75° und 179° einzustellen.

Die Besonderheit ist, dass die NeoR-Scharnierecke für innen und außen benutzt werden kann. Die Scharnierecke hat eine Schenkellänge von 9,5 cm. Da die Außenschalung jedoch länger als die Innenschalung ist, müssen diese Differenzen durch unterschiedliche Passelemente und/oder Kunststoffausgleiche ausgeglichen werden.

Spannen von Scharnierecken

Im Außenbereich werden die Passelemente mit der dazwischen liegenden Scharnierecke durch Doppel-U-Gurtungen 60 x 800 mm verspannt.


Weitere Systemvorteile entnehmen Sie bitte den Technischen Informationen.
