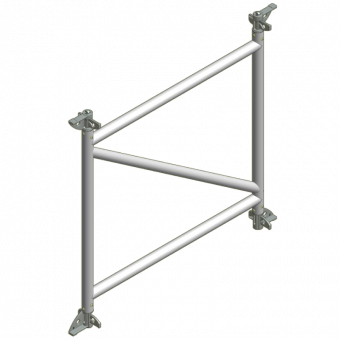

GASS Verbindungsrahmen 180 cm
Der GASS Verbindungsrahmen 180 cm ist ein Aussteifungsrahmen des GASS Alu-Traggerüst-Systems von PASCHAL, welcher zur Aussteifung mehrerer Stützen dient.
Der rechteckige Verbindungsrahmen besteht ais vier Rundrohren, einer Diagonalen und vier Einhängekeilen zu den Stützen.
- Bewirkt die Steifigkeit des gesamten Systems
- Geringes Gewicht von nur 9,90 kg
- Leichtes und dennoch belastbares Material
- Schnelle und leichte Montage
- Flexible Kombinierbarkeit mit unterschiedlichen Stützen
- Kraftschlüssige Verbindung mit Hakenkopfbolzen
- Abmessung: 180 x 119,5 cm
Anwendungsinformation
Der GASS Verbindungsrahmen verbindet mehrere Stützen zu großen Traggerüsten, Deckentischen oder Lasttürmen.
Dazu wird der Hakenkopfbolzen in die Längsnut der Stützen gesteckt, mit dem Keil um 90° gedreht und dann der Keil festgeschlagen. Im montierten Zustand liegt der Keil immer waagrecht.
Auf die Rahmen können anschließend auch Gerüstbeläge eingehängt werden.
Für die optimale Anpassung des Traggerüstes an die Grundrisse stehen insgesamt vier verschiedene Rahmen für Achsmaße von 120 cm, 180 cm, 240 cm und 300 cm zur Auswahl.
Einfache Verfahrmöglichkeiten
Zum Verfahren von Decken- oder Schaltischen kann jeweils an den vier Eckpunkten eines Tisches eine Laufradeinheit kpl. montiert werden. Diese wird über die Endplatte der Stütze geschoben und schon lässt sich die gesamte Konstruktion einfach verfahren.
Weitere Systemvorteile entnehmen Sie bitte den Technischen Informationen.
